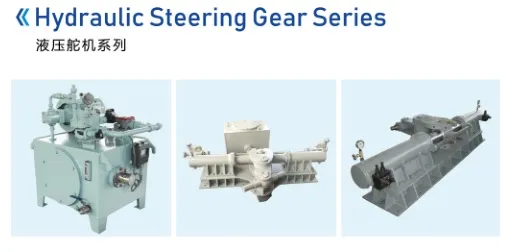

产品中心 - 商品详情页 - 液压舵机系列

...

原理：液压舵机是通过液压油作为传递能量的介质，将舵机泵提供的液压能，转换为舵柄的机械转动，从而带动舵叶转动，控制船舶航向。

相关子型号:

SYD系列液压舵机采用直控形式，有2套动力泵，且有正常和应急操舵相互切换，液压管路直接连接至驾驶室，由安装在驾驶台内的液压转向器或手动阀控制，转动连接转向器的方向或操作换向阀，即可达到转舵目的。该系列液压舵机适用于沿海及内河，扭矩不大于16KN.M的各种船舶使用，满足CCS,ZC,ZY规范要求。
特点：控制方式直接，随动性能好，结构简单，但运行噪音大.
DYD,WYD系列液压舵机采用电磁阀控制形式，和各种形式的自动，随动操舵仪配合使用。有2套可以完全隔离的动力泵站，并设有应急手动操舵。该系列液压舵机适用于沿海及内河船，操舵仪和舵机之间全部电缆连接，液压管路无需接入驾驶台。适用于各种大中型沿海及内河船舶，满足CCS,ZC,ZY规范要求。
特点：可靠性好，结构简单，运行噪音小，但控制方式较为复杂
技术说明：舵数量：D单舵、S双舵、T特种；额定扭矩：2~200N.m；油缸直径：50~200mm；舵机形式：S随动摆缸式、D电磁阀控摆缸式、W电磁阀控拨叉式；
注：除人力液压舵机外，其余动力型液压的舵机油泵根据不同要求，分三种配置：
a.两台机带油泵；b.一台电动油泵和一台机带油泵；c.两台电动油泵。

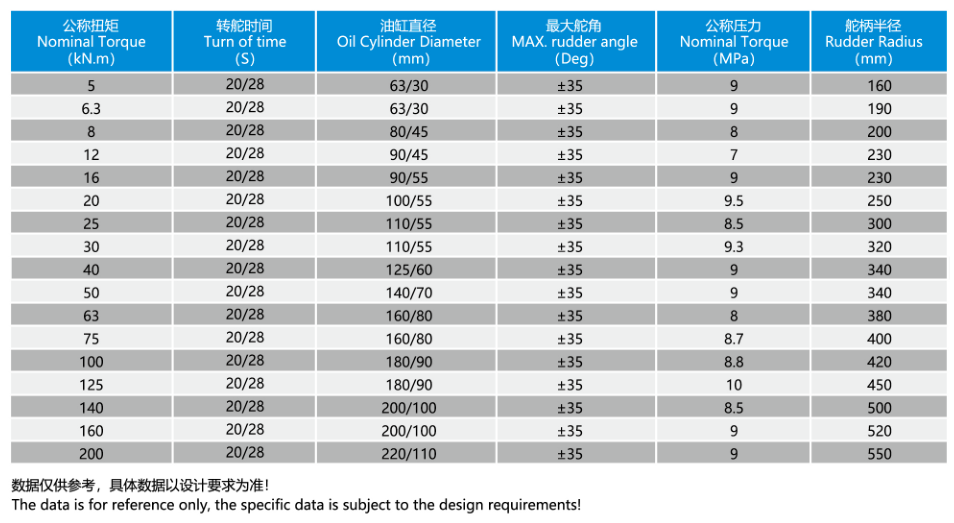

规格参数：
